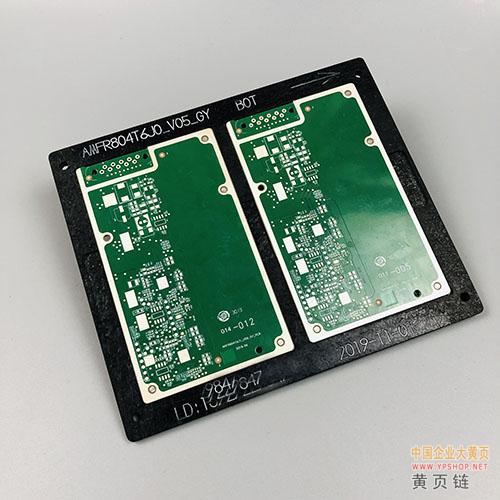

产品名称：PCB电路板半导体传感SMT合成石治具基板贴装治具
隶属行业：专用设备企业大黄页
隶属地区：广东企业
在精密电子制造领域，PCB电路板与半导体传感技术的融合正推动行业向更高精度、更优可靠性迈进。东莞路登科技有限公司凭借多年技术沉淀，推出的合成石治具系列产品，已成为解决高端制造痛点的关键利器，助力客户实现品质与效率的双重突破。
东莞路登科技：以合成石治具革新PCB半导体传感制造工艺
在精密电子制造领域，PCB电路板与半导体传感技术的融合正推动行业向更高精度、更优可靠性迈进。东莞路登科技有限公司凭借多年技术沉淀，推出的合成石治具系列产品，已成为解决高端制造痛点的关键利器，助力客户实现品质与效率的双重突破。
核心技术优势：合成石材料的卓越性能
路登科技自主研发的合成石治具，采用特种复合材料与纳米增强技术，具备三大核心优势：
超强耐温稳定性：在-60℃至300℃极端温度下保持尺寸精度，热膨胀系数低于传统材料30%，确保半导体传感器在回流焊过程中零形变。
电磁屏蔽效能：通过金属纤维复合结构，实现40dB以上高频干扰屏蔽，完美适配5G通信、汽车雷达等高频应用场景。
轻量化设计：密度较铝合金降低45%，配合蜂窝状结构，在保证机械强度的同时减轻设备负载，提升产线节拍。
智能制造解决方案：从治具到系统集成
针对半导体传感封装的特殊需求，路登科技提供全流程解决方案：
智能温控系统：内置分布式温度传感器，实时反馈焊接曲线，良品率提升至99.98%以上
动态压力补偿：通过气动微调机构，自动适应不同厚度PCB板，实现0.01mm级定位精度
视觉定位：集成机器视觉系统，自动识别元件位置偏差，补偿精度达±5μm
行业应用案例：赋能高端制造
案例1：某全球TOP3半导体封装企业
采用路登高精度合成石载具后，实现：
晶圆级封装良率从92%提升至99.5%
年节约返工成本超800万元
设备稼动率提高22%
案例2：新能源汽车传感器制造商
通过定制化防静电治具解决方案：
ESD不良率降低至0.3PPM
满足ISO7637-2汽车电子规范
通过AEC-Q100可靠性认证
可持续发展承诺
路登科技践行绿色制造理念：
采用生物基环保树脂，VOC排放减少60%
治具寿命达50万次以上，可完全回收利用
通过ISO14001环境管理体系认证
站在半导体产业升级的风口，东莞路登科技将继续深化"材料-工艺-设备"垂直整合，以创新治具技术赋能中国智造。选择路登，不仅是选择一款产品，更是选择与行业共同定义精密制造新标准。
