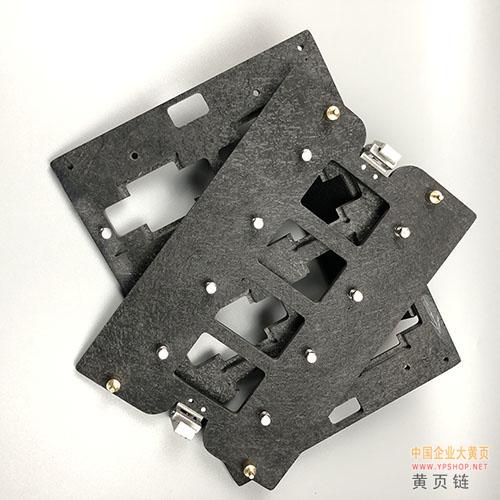

产品名称：SMT功率半导体器件芯片封装合成石治具IPM固定工装
隶属行业：专用设备企业大黄页
隶属地区：广东企业
在电子制造领域，功率半导体器件芯片封装环节至关重要，而治具的质量直接影响封装精度与效率。东莞路登电子有限公司凭借其卓越的合成石治具，成为行业信赖的解决方案提供商。
东莞路登电子：功率半导体器件芯片封装合成石治具的卓越之选
在电子制造领域，功率半导体器件芯片封装环节至关重要，而治具的质量直接影响封装精度与效率。东莞路登电子有限公司凭借其卓越的合成石治具，成为行业信赖的解决方案提供商。
公司实力：专业与创新并重
东莞路登电子有限公司成立于2003年，坐落于东莞大朗镇，是一家专注于功率半导体器件芯片封装合成石治具研发、生产与销售的高新技术企业。公司注册资本500万元，拥有先进的生产设备和完善的质量管理体系，确保每一件产品都达到标准。
产品优势：合成石治具的卓越特性
1. 耐高温性能
合成石治具采用特殊材料制成，具有出色的耐高温特性。在功率半导体器件芯片封装过程中，高温环境是常态，而合成石治具能稳定工作，不变形、不开裂，保障封装精度。
2. 高精度尺寸稳定性
尺寸稳定性是封装治具的核心要求。合成石治具经过精密加工，尺寸精度高，长期使用仍能保持稳定，避免因尺寸变化导致的封装缺陷。
3. 抗化学腐蚀性
封装过程中可能接触各种化学物质，合成石治具具有优异的抗化学腐蚀性，能抵抗酸碱等化学品的侵蚀，延长使用寿命。
4. 高强度与耐磨性
合成石治具具备高强度，能承受封装过程中的机械应力，同时耐磨性出色，减少磨损，保持表面光滑，确保芯片与基板的紧密贴合。
5. 环保与安全
选用环保材料，合成石治具在生产和使用过程中不会释放有害物质，符合环保法规，同时具备良好的电气绝缘性能，保障操作安全。
应用场景：广泛服务于电子制造
合成石治具广泛应用于功率半导体器件芯片封装生产线，如集成电路、分立器件、LED等领域。其稳定性和可靠性帮助客户提升生产效率、降低不良率，在汽车电子、工业控制、消费电子等行业均有显著应用。
客户价值：提升效率与降低成本
选择东莞路登电子有限公司的合成石治具，客户将获得：
?封装精度提升?：高精度治具减少缺陷，提高产品良率。
?生产效率提高?：稳定性和耐用性减少停机时间，加快生产节奏。
?成本降低?：长期使用无需频繁更换，节省维护成本。
?技术支持与服务?：专业团队提供定制化解决方案和及时售后服务。
结语：携手共创未来
东莞路登电子有限公司以技术创新为核心，持续优化合成石治具性能，满足电子制造行业不断升级的需求。我们期待与您合作，共同推动功率半导体器件芯片封装技术的进步。立即联系东莞路登电子，开启高效、精准的封装之旅！
