产品名称：ZDZV-16T电动智能定量控制阀
隶属行业：专用设备企业大黄页
隶属地区：浙江企业 - 温州市
一、 概述
ZKRW-E系列电动切断蝶阀由蝶阀和角行程电动执行机构组成的一种新颖的电子式电动切断蝶阀，广泛应用于造纸、食品、石油、化工、冶金、电力、制药、楼宇等行业中。该系列蝶阀具有如下特点：
1. 蝶阀采用三偏心多层次密封的新颖结构、操作方便、重量轻、流通能力大、口径大等优点。
2. 蝶阀的驱动部分采用电动执行机构。这是新一代的电动执行机构，具有体积小，重量轻、功能强、稳定可靠、控制精度高、伺服放大器为内置一体化结构与操作方便等特点。
二、主要技术数据与性能
（一） 公称压力：0.6Mpa；1.0Mpa；1.6Mpa
（二） 工作温度：硬密封：-20℃~300℃ 软密封-20℃~100℃
（三） 流量特性：近似等百分比
（四） 泄漏量：GB/T4213-92Ⅳ级
（五） 电源电压：220VAC
（六） 控制信号：
1. 开关量信号220VAC
2. 接受控制系列220VAC100ms左右脉冲信号，则该切断阀可作调节阀使用
（七） 阀位反馈信号：
1. 上下限无源触点开关
2. 1KΩ电位计
三、订货须知
（一）产品订货若不按第五节的顺序编写型号，则需提供如下资料：
1． 切断阀型号、公称压力，公称通径，阀门材质，工作温度，工艺介质
2． 控制信号：220VAC
3． 阀门密封型式： （1）硬密封
（2）软密封
（二）可选附件
1. 附加限位开关,触点220V5A凸轮式触点开关
2. 电位计1KΩ反馈
3. 连接法兰、螺栓、螺母、材质为A3钢或者不锈钢。
（三）切断阀作用方式，常规提供电开式。
（四）切断阀使用使用在防爆场所，或者使用在蒸汽介质上，订货时加以注明。
（五）角行程执行机构型号由用户与供方协商选择确定。
四、安装、使用和维护
（一） 蝶阀的安装、采用对夹式法兰。
（二） 切断阀安装位置应便于观察、调
整、操作和维护检修。
（三） 角行程电动执行机构的使用与维
修另见该产品的使用说明书
（四） 管道在安装前应清除污物、焊渣。
安装后阀位以全开位置让工艺管道进行吹扫。
五、系列产品型号编制说明
供求信息
一、 概述
ZDZV-16T电动智能定量控制阀主要作为定量控制系统的执行器。例如，用于造纸厂的纸页定量控制，也可以作为其它行业对有关介质的精密控制，该系列球阀具有如下特点：
（一） 用微处理器控制步进电机，使之具有较高的精度与分辩率，通过RS232接口，直接与PC机连接，进行组态与校验。
（二） 控制单元、驱动电路、步进电机与阀体采用一体化设计、安装方便、体积小、重量轻、无噪声与振荡。
（三） 阀门采用不锈钢可动硬密封V型球阀
（四） 采用瑞典原装进口的电动执行机构。
二、 主要技术数据
（一）流量系数KV
公称通径DNmm
65
80
100
125
150
200
250
300
流量系数KV
160
250
420
630
900
1550
2500
3900
（二）公称压力：1.6Mpa
（三）使用温度： -20℃~+250℃
（四）电源电压：24VDC
（五）阀门材质：阀体、阀座为304不锈钢
阀芯为316不锈钢
（六）输入信号：4-20mADC
（七）阀位反馈信号：4-20mADC
（八）提供组态与校验软件，通过RS232接口与计算机连接
二、结构

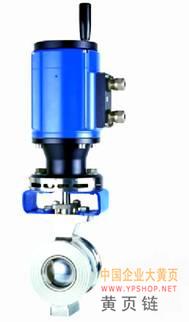

电动定量控制阀由V型球阀与Oden电动执行机构组成。
（一） V型球阀为可动更密封阀座，它具有较高的剪切功能与密封性，特别适用于含有固体颗粒与纤维的介质，因此是纸浆流量精确控制的最理想的配套选择。
（二） Oden智能电动执行机构由密封的铝合金箱体、马达减速齿轮箱、电路板及终端接线端子板组成，执行机构上方有一手轮，往上提位，可以进行手动操作，但是需要注意的是：使用手轮操作，必须先切断电源，否则执行机构内的保持力矩将使手轮操作难以进行，如果使用大力矩操作，则有可能把减速齿轮箱与电气主电板损坏。
步进马达电源电压与电流：24VDC 6.8A
控制信号：4-20mADC
阀门反馈信号：4-20mADC
功率及逻辑元件电路板在单元内部，靠近马达上侧。
电源和控制信号电缆通过防水盖接头接入机体内端子。
所有参数如：力矩、速度、力矩范围、信号范围等都可通过OVP程序设置与装载。
此时必须通过RS232接口，把PC机与带微处理器的电路板连接在一起来组态，若24VDC电源中断，主电路板将此时的角度位置存储下来，保留8小时，当超过8小时，24VDC电源恢复，将执行自动校准。
减速齿轮箱减速比100：1
