在电子制造领域,MOSFET开关的精准驱动是确保电路稳定运行的核心。东莞路登科技有限公司凭借前沿技术,推出MOS触发开关驱动模块治具,为行业带来革命性解决方案。该治具专为MOSFET驱动设计,融合智能控制与精密工艺,显著提升生产效率和产品可靠性。
精准驱动,性能卓越
路登科技的治具采用先进驱动技术,确保MOSFET开关在导通与关断时电压电流变化率得到优化控制。通过智能调节驱动电阻,治具有效降低电磁干扰(EMI),使开关速度更平稳,减少噪声和纹波,提升整体电路性能。这种设计不仅适用于常规应用,更在复杂拓扑如BUCK电路、半桥和全桥结构中表现出色,通过自举驱动电路实现高效能量转换,满足高电压输入需求。
智能控制,操作便捷
治具集成智能防护系统,具备分区真空吸附功能,防止元件移位,确保装配合格率高达99.98%。ESD防护涂层提供表面电阻10^6-10^9Ω的可靠保护,有效抵御静电损伤。极速换型方案通过二维码自动识别板型参数,换线时间缩短至90秒内,大幅提升生产效率。可视化对位导引系统简化操作,降低人为错误,实现快速精准定位。
模块化设计,兼容性强

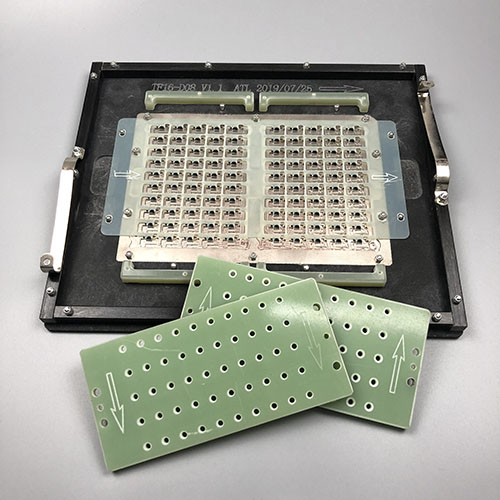

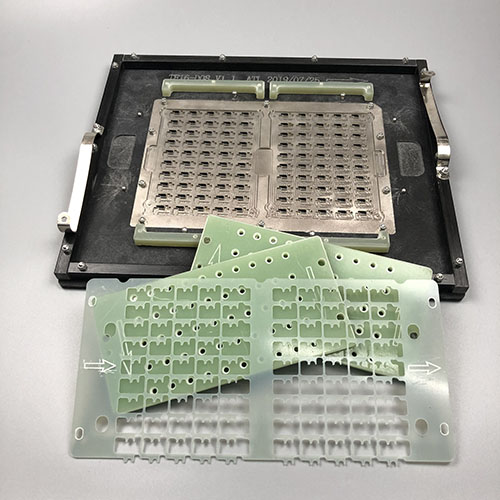

治具采用模块化结构,支持全域兼容设计,板厚自适应范围0.3-6mm,适配FR4、铝基板及陶瓷基板。0402至LGA封装元件同步兼容,满足多样化生产需求。航空级钛合金框架与磁吸式定位结构确保治具耐用性,使用寿命达15万次,远超传统治具的5万次,为客户降低70%治具库存成本。
行业领先,客户信赖
路登科技以创新为驱动,MOS触发开关驱动模块治具已获德国蔡司认证,定位精度达±0.015mm,热变形量仅0.02mm/100℃。公司致力于为客户提供高效、可靠的解决方案,助力电子制造迈向智能化未来。选择路登科技,就是选择卓越品质与无限可能。
东莞路登科技有限公司
引领智能驱动,共创高效未来。
