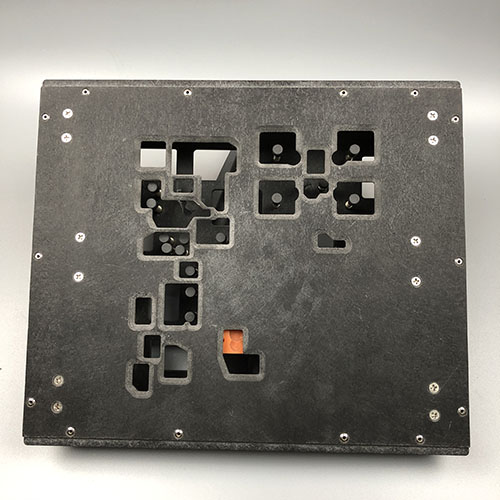

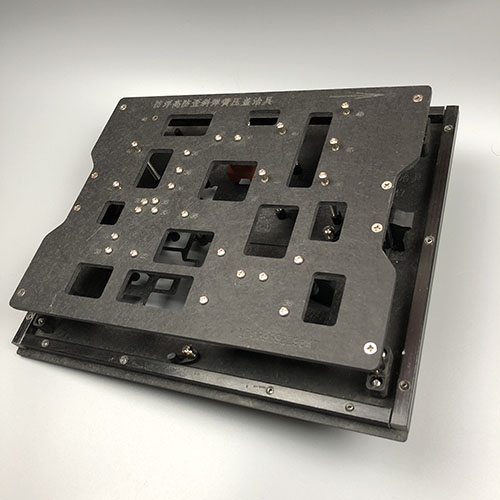

精工智造，赋能未来——东莞路登芯片封装台电镀治具引领行业革新
在芯片封装领域，电镀工艺的精度与可靠性直接决定产品性能。东莞路登电子有限公司凭借十年技术沉淀，推出新一代芯片封装台电镀治具，以创新设计破解行业痛点，为高端制造注入新动能。
一、精准密封，杜绝电镀污染
传统治具在电镀过程中易出现密封不严，导致电镀液渗漏，引发芯片引脚污染。路登科技独创的双密封结构，通过精密设计的密封组件与延伸密封部，实现芯片封装台的全面防护。经测试，该设计可将电镀不良率降低至0.1%以下，显著提升良品率，为客户节省大量返工成本。
二、智能喷射，优化电镀均匀性
电镀液喷射的均匀性直接影响镀层质量。路登治具采用动态电镀液喷射通道，通过智能控制系统精准调节喷射压力与流量，确保电镀液在芯片表面形成均匀覆盖。这一创新使镀层厚度偏差控制在±0.5μm以内，远超行业平均水平，为芯片提供可靠的焊接基础。
三、模块化设计，适配多场景需求
针对不同芯片封装尺寸，路登治具提供可调式定位系统，支持快速更换模块，实现一具多用。该设计大幅减少治具库存，降低客户采购成本。同时，治具采用航空级铝合金材质，兼具轻量化与高强度，在高温环境下仍保持稳定性能。
四、环保合规，引领绿色制造
路登治具严格遵循RoHS与REACH环保标准，采用无铅电镀工艺，避免重金属污染。其封闭式设计有效减少电镀废气排放，助力客户实现绿色生产目标。
五、客户案例：效率与品质双提升
某知名半导体企业引入路登治具后，电镀工序效率提升40%，良品率从92%跃升至99.5%。客户反馈：“路登治具的密封与喷射技术彻底解决了我们的电镀难题，为产品可靠性提供了坚实保障。”
六、未来展望：持续创新，共筑行业标杆
东莞路登电子有限公司始终以客户需求为导向，持续投入研发。未来，公司将进一步优化治具智能化水平，推动芯片封装工艺向更高精度、更低成本迈进。
选择路登，选择卓越。 东莞路登芯片封装台电镀治具，以匠心工艺赋能智能制造，与您携手共创电子行业新未来！
